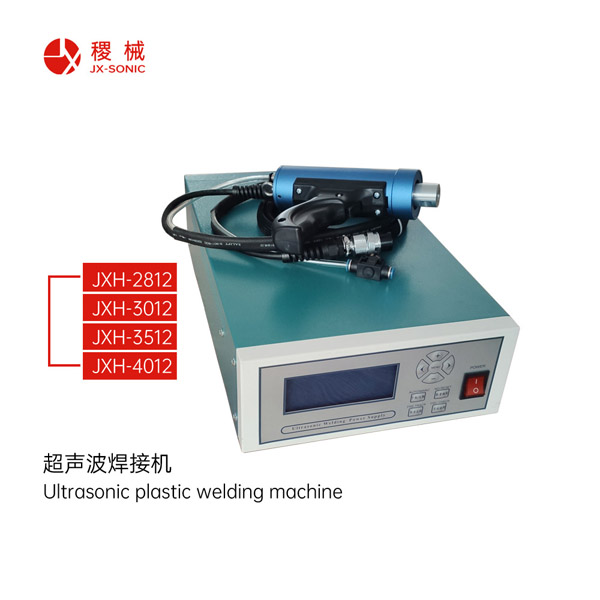

手持式超聲波焊接機，也稱超聲波點焊機，是一種應用超聲波焊接技術的設備。以下是對手持式超聲波焊接機的詳細介紹：

    一、組成結構

手持式超聲波焊接機由高頻電流轉換器（超聲波發生器）、壓電式轉換器、調幅器、電極臂或聲波桿（超聲波換能器、焊接頭）、外殼（直握式或手槍式）等基本構架組成。其中：

  高頻電流轉換器的主要作用是將輸入的低頻電流轉化為輸出的高頻電流，其頻率范圍與超聲波頻率范圍相同，超聲波焊接較常使用的是20khz的輸出頻率。

  壓電式轉換器的作用是將電能轉換為機械振動能，而頻率保持不變。通常由一個壓電或變頻器來完成，它是利用不對稱的晶體，如天然石英晶片、合成的鈦酸鋰或鋇的晶片等，在處于交變電場時會隨著電流頻率的變化而發生相同頻率的機械變形或尺寸收縮，也叫壓電效應。利用這類芯片的壓電效應可將高頻電能轉換為超聲波能。

  調幅器用來增加振幅，它是一種半波鋁質或鈦質的共振器。

  電極臂或聲波桿又稱超聲波模具，是將能量傳給待焊塑料產品的工具，通常由鋁、鈦等合金制成。它的功能是隨著電極臂端部的振幅增強，把高頻振動和壓力輸送至部件的焊接部位。

    二、工作原理

手持式超聲波焊接機的工作原理是通過超聲波發生器將50/60HZ電流轉換成高頻交流電，將該電能輸入超聲波換能器產生同等頻率的機械運動。機械運動通過調幅器裝置傳遞到超聲波焊接頭，焊接頭將接收到的振動能量傳遞到待焊接工件的接合部。在該區域，能量通過摩擦方式轉換成熱能，將塑料熔化。振動停止后維持在工件上的短暫壓力使兩焊件以分子鏈接方式凝固為一體，一般焊接時間小于1秒，所得到的焊接強度可與本體相媲美。

另外，手持式超聲波焊接機也可將高頻振動波通過增幅器增大其震動波幅，然后在加載到上模，通過上模將增強過的高頻振動波作用在產品上，使產品之間瞬間高頻振動不能夠產生高熱量，從而達到產品熔接在一起的目的。

    三、產品特點

  超聲波點焊相比傳統工藝（如膠粘、電燙合或螺絲緊固等），具有生產效率高、焊接質量好、環保又節能等顯著優點。

  可以用于熱塑性塑料制品的焊接、鉚接以及金屬件與塑料件間的鑲嵌和壓邊工藝，已經完全替代了有機熔點劑粘貼的工藝。

  具有能耗低、效率高、不變形、無污染、焊接牢固、操作方便等特點。

    四、應用領域

手持式超聲波焊接機可用于熱塑性材料的焊接，根據不同的焊接工藝可更換焊頭，用于鉚焊、點焊、嵌入、切割等。它可應用于多個行業，如：

  汽車配件行業：汽車門板、車燈、儀表、汽車前擋板、保險杠、腳墊等的焊接。

  家用電器行業：計算機、蒸汽燙斗、電視機、錄音機、電子鐘等的制造。

  此外，還廣泛應用于打印耗材、玩具、日用品、通訊、電子、珠寶、鐘表、鐵路、航空等行業。

    五、類型

  按應用領域可分為：超聲波塑料點焊機、超聲波金屬焊接機、鋁鎳焊機、聚合物電池正極點焊機、鋰電池負極點焊機、鋁轉鎳點焊機、非晶硅點焊機等。

  按功率可分為：100W、200W、500W、800W、1000W等。

  按外殼類型可分為：

  手槍式超聲波點焊機：外形依照人體工程學設計，超聲波啟動開關位于手槍的扳機出，便于提握和使用，特別適用于水平方向或立面的焊接作業。

  直握式超聲波點焊機：外形為直筒式的設計，超聲波啟動開關位于直筒的外側，便于手握焊接和攜帶，也可之間安裝于機器設備上，適用于各個方向上的焊接作業。

    六、焊頭選擇

手持式超聲波焊接機可根據待焊接產品的鉚點尺寸大小及焊接要求，更換不同的超聲波焊頭，既快捷又方便。焊頭的選擇需注意以下幾點：

  焊頭有多種材料、形狀和設計，需要了解必要的焊頭設計涉及被焊接的部件、來自換能器的振動強度以及焊接所需的必要溫度/壓力。

  焊頭設計與零件的復雜性有關，因此請根據預期焊接確定是否需要專門的超聲波焊頭。

  材料選擇至關重要，必須根據疲勞強度、聲學特性和表面硬度進行選擇。

總之，手持式超聲波焊接機憑借其高效、環保、節能、操作方便等顯著優點，在眾多領域中得到了廣泛應用。
